Planck 不一样的飞线版本

Posted

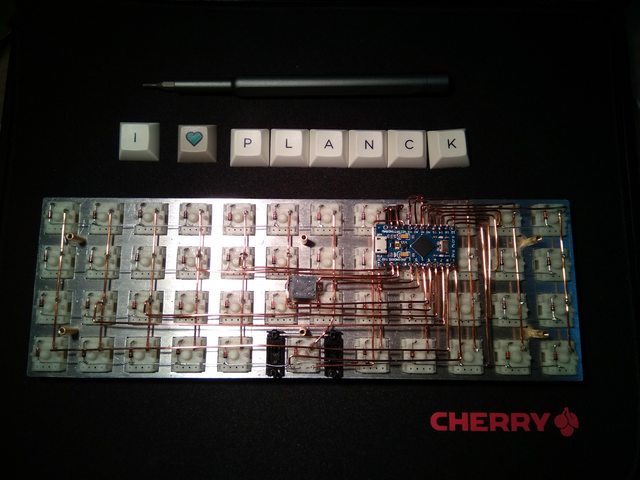

reddit 链接:Just another handwired planck

在 reddit 有一个老外,出了个这样一个回复:

r/cableporn Nice work!

这是我最喜欢的一个赞 。 ;-p

注: r/cableporn 是线缆捆扎艺术,SFW,上班可以看。

教程:

1.准备材料和工具

材料:

  • 铝合金定位板 x1
  • 磨砂透明亚克力背板 x1
  • 轴体 x47
  • 0.8mm 漆包线
  • 直插封装开关二极管 IN4148 x47
  • AB胶
  • 热熔胶(可选)
  • Pro micro 开发板 x1
  • miniUsb转DIP转接板 x1
  • microUSB公头 x1
  • 导线(我使用了彩虹排线)
  • 铜柱、螺丝

工具:

  • 电烙铁、焊锡
  • 小锉刀
  • 钢丝球
  • 螺丝刀
  • 斜口钳
  • 尖嘴钳(可选)

2.准备定位板

定位板是在淘宝找店家切割的,1.5mm 的铝合金使用激光切割(具体是还不是我就不管了)。 因为机械加工原因,所有边缘都会有毛刺,所以要先用小锉刀修一下,然后再使用厨房的钢丝球放到地板上打一下,做出所谓的拉丝效果,铝合金比较软,不需要用力压,慢慢打一两分钟就行了,主要安全,别被铝合金划到手了,戴手套可保平安。

3.装轴体

将轴体和卫星轴装到定位板上,使用下灯位的安装方式(别问为啥,似乎飞线都喜欢这样),安装好后,检查数量和位置,没问题就可以使用热熔胶固定了,因为我觉得热熔胶固定太难看,其实我是没有进行固定的,我在拆键帽时就必须压着轴体才能拆,不然都拔出来了。我另一个定位板的轴体使用了AB胶进行固定,但AB胶的固定方式可以说是永久的,要想好。

4.焊接矩阵 - 列

将定位板翻过来,轴脚朝上,卫星轴在靠近身体的方向。可以看到每个轴体的右边那个脚(我使用了下灯位)是比另一个脚更接近轴体中间的突出位置。拿出0.8mm漆包线,拉直(非常重要,毕竟要好看),比划一列(竖着4个)右边轴脚的长度,稍微长一点点,剪断。然后用小锉刀,将接触到轴脚的位置锉一下,在漆包线上锉出1mm左右的开口,建议是一圈都锉出来。至于锉到什么程度,就是漆包线的油漆锉掉就性。建议使用两段漆包线,先锉开一段,放一起,用电烙铁焊接一下,正常是直接上锡。如果不能焊上,或出现黑色物质,就是漆皮还没有锉开。耐心地将14列都焊接完成。中间的2u位置那个轴体,我是使用翻过来的左数第7列一起的,也就是正面使用时和字母B连一起。这一列连接是,因为有卫星轴钢丝,所以要把导线向上走一下,看图体会,如何弯好看,看自己审美吧。 ![Uploading IMG20171111095322.jpg…]()

5.焊接矩阵 - 行二极管

6.固定 Pro Micro

使用亚克力碎片或者什么小东西,用Ab胶贴在定位板上,让后将 Pro Micro 固定在上面,要注意不要让Pro micro 碰到下面轴的金属脚,固定的支撑不用太大,贴在 Pro micro的中间,别把 Pro micro 的焊盘给贴了。。。

7.固定喇叭

用同样的方法,固定住喇叭,位置可以参考我的图片。

8.将键盘矩阵接入 Pro Micro

9.刷入固件测试

10.将喇叭接入 Pro Micro

11. 安装 LED 并接入 Pro Micro

12.焊接usb转接并固定

13.组装上键帽

14.进阶固件

本篇不更新了,要去做更好的键盘。

-EOF-
